Wuhan Line Power je nedavno primio kupca iz Perua u našu tvornicu na tvornički prihvatljiv test (FAT) kompozitnih izolatora. FAT je uspješno završen u skladu sa važećim zahtjevima projekta.
Testiranje svjedoka kupaca u našoj tvornici
Tokom posjete, kupac se pridružio našem timu u fabrici kako bi svjedočio inspekciji i testiranju kompozitnih izolatora.
FAT je uključivao višestruke aktivnosti inspekcije i testiranja za provjeru proizvoda u skladu s relevantnim tehničkim zahtjevima. Naš tim je blisko surađivao s klijentom tokom cijelog procesa, pružajući tehničku podršku i pomagajući pri potrebnim provjerama.
Verifikacija of dimenzije
U skladu sa IEC 61109, klauzula 12.2, i ANSI C29.12, klauzula 10.1, kompozitni izolatori se podvrgavaju mjerenju dimenzija i inspekciji kako bi se potvrdili njihovi ključni strukturni parametri u skladu sa specificiranim zahtjevima.
Inspekcija pokriva razmak suhog luka, stazu puzanja, prečnike šupa, razmak između šupa i debljinu kućišta preko jezgre. Višestruki uzorci izolatora se mjere i snimaju kako bi se procijenila konzistentnost dimenzija i usklađenost s primjenjivim tehničkim specifikacijama.
Ova inspekcija pomaže da se potvrdi tačnost dimenzija i konzistentnost proizvodnje kompozitnih izolatora, podržavajući pouzdan kvalitet proizvoda i usklađenost sa relevantnim standardima.
Verifikacija of the kraj armature
U skladu sa IEC 61109, klauzula 12.3, i ANSI C29.12, klauzula 10.1, krajnji spojevi kompozitnih izolatora se pregledavaju kako bi se potvrdila njihova dimenzijska usklađenost.
Inspekcija se fokusira na dimenzije spojnice (Ø19 ± 2,26 mm i 20 ± 2,3 mm) i sučelje veze Ball-16 u skladu sa IEC 60120. Ova mjerenja pomažu u verifikaciji kompatibilnosti krajnjih fitinga sa specificiranim zahtjevima za povezivanje i osiguravaju točnost dimenzija tokom proizvodnje.

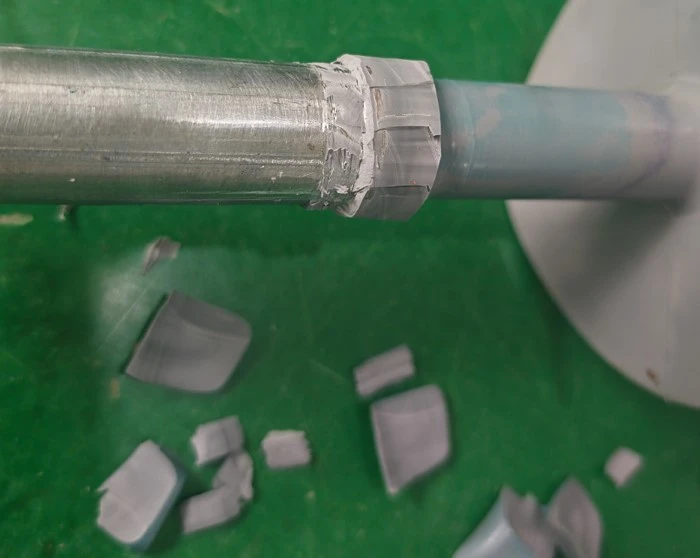

Verifikacija of zategnutost of the interfejsizmeđu krajnjih spojnica i kućišta izolatora
Ispitivanje se izvodi u skladu s klauzulom 12.4 IEC 61109, kako bi se provjerio mehanički integritet veze između šipke jezgre izolatora i krajnjih spojnica.
Ne dolazi do kvara tokom 1-minutnog testa otpornosti pod 70% nazivnog opterećenja: nema loma jezgre, nema potpunog izvlačenja šipke jezgra, nema loma metalnih spojnica.
Kontrolom prodiranja boje nakon ispitivanja ne smiju se pronaći pukotine.
Električni test
Kompletan set električnih testova se provodi prema ANSI/NEMA C29.11-2020 sjevernoameričkom standardu. On procjenjuje performanse izolacije kompozitnih izolatora u suvim, mokrim i munjevitim uvjetima, kako bi se provjerila otpornost na napon strujne frekvencije i prenapon groma.
Niskofrekventni test suvog prelaska
Ispitano u suvim uslovima, uzorak br.3, ispitni napon veći ili jednak 302kV. Zahtjev: Bez punkcije.
Provjerava vanjsku izolacijsku čvrstoću izolatora u sunčanom suhom okruženju.
Niskofrekventni mokri test preskakanja
Simulacija kišnog stanja, uzorak br.3, ispitni napon veći ili jednak 272kV. Zahtjev: Bez punkcije.
Potvrđuje pouzdane performanse izolacije tokom kiše kako bi se spriječilo preskok linije.
Napon prelaska kritičnog impulsa (pozitivni polaritet)
Simulira pozitivan udar groma, uzorak br.3, ispitni napon veći ili jednak 325kV. Zahtjev: Bez punkcije.
Napon prelaska kritičnog impulsa (negativni polaritet)
Simulira negativan udar groma, uzorak br.3, ispitni napon veći ili jednak 365kV. Zahtjev: Bez punkcije.
naše usluge
Wuhan Line Power proizvodi kompozitne izolatore za visokonaponske dalekovode, trafostanice i elektrificirane željeznice.
Radimo s kupcima kako bismo ispunili tehničke zahtjeve specifične za projekat i pružili potrebnu dokumentaciju proizvoda i podršku pri testiranju tokom cijelog procesa narudžbe.
Uspješan završetak ovog FAT-a odražava našu posvećenost kvalitetu proizvoda, tehničkoj saradnji i korisničkoj podršci.
