Kompozitni izolatori: struktura, materijali i funkcije

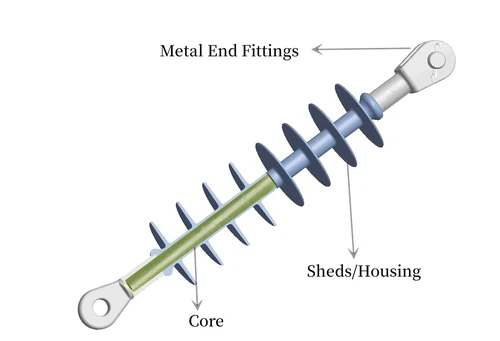

Kompozitni izolatori su napredne izolacijske komponente korištene u visokim - naponskim elektroenergetskim sistemima. Dizajnirani su sa aMULTI - Struktura dela, koji se sastoji od anFiberglass Coreopremljenkrajnji fitinzii zaštitnišupa(takođe se naziva i vremenska šupa). Obično su poznati kaoPolimerni izolatori, dok međunarodno, terminKompozitni izolatorise često koristi.
1. Konstrukcijska jezgra
TheCOREDa li je unutarnja izolacijska komponenta i glavno opterećenje - nosive strukture. Odgovorno je za izdržavanjeMehanički naprezanjapoput napetosti, savijanja, torziona i kompresije.

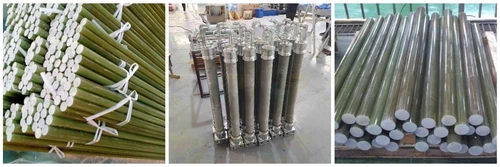

Uobičajeni materijali za jezgro uključuju:
- Šipke epoksidne fiberglas
- Cijevi od fiberglasa na ranu Epoksi
- Porculan
- High - smola za performanse
2. Šupa
Thevanjska šupa(poznato i kao vremenska šupa ili kućište) okružuje jezgru. Njene glavne funkcije su:
- Obezbedite dovoljnu udaljenost puzanja
- Zaštitite jezgru od vlage, zagađenja i UV zračenja
- Oduprite se praćenju i eroziji pod električnim stresom
Uobičajeni materijali iz šupe uključuju:
- Silikonska guma(preferirano za njegovu vrhunsku hidrofobičnost)
- EPDM guma (etilen propilen diene monomer)
- Termosetting smola
- PTFE (politetrafluoroetilen)

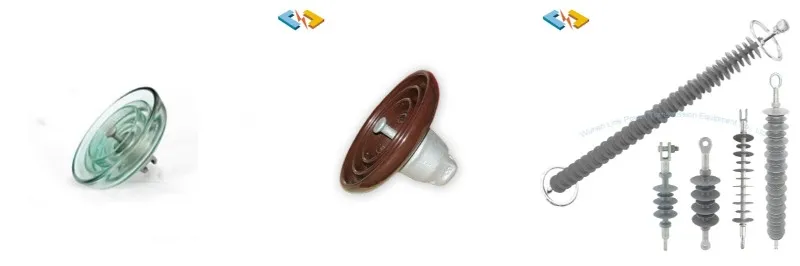

3. Funkcionalna razlika u dizajnu: kompozit vs. porculan i stakleni izolatori
Za razliku od porculana ili staklenih izolatora, koji se oslanjaju na aJedan materijal za izvođenje električnih i mehaničkih funkcija, kompozitni izolatori usvajaju aModularni dizajnTamo gdje je svaka komponenta optimizirana za svoju specifičnu ulogu:
| Tip izolatora | Struktura materijala | Mehanička funkcija | Električna funkcija |
|---|---|---|---|
| Porculan / staklo | Jedan materijal | Isti materijal | Isti materijal |
| Kompozit | MULTI - MATERIJAL | Core (fiberglas / epoksi) | Šupa (silikonska guma) |
4. Ključne prednosti kompozitnih izolatora
- Lagan i jednostavan za instalaciju

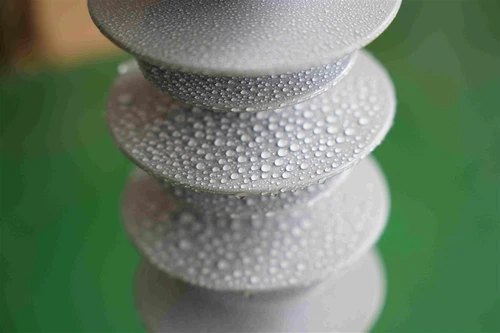

- Vrhunsko performanse zagađenja i hidrofobičnost
- Visoka otpornost na vandalizam i uticaj
- Odlična mehanička čvrstoća i vremenski otpor
Wuhan linija
Omogućite puni asortiman kompozitnih izolatora dizajniranih za prijenosne i distribucijske linije.
Prilagođene veličine i ocjene napona dostupni su na zahtjev.
